سلولهای فلوتاسیون ARC آمیتکو با تمرکز بر بهبود شرایط اختلاط، کنترل بهتر فرآیند و سادهسازی بهرهبرداری طراحی شدهاند. ترکیب مخزن استوانهای، مکانیزم Deep Vane، کنترل هوادهی و سطح پالپ و طراحی مناسب انتقال کف، این سلولها را برای استفاده در مراحل رافر، اسکاونجر و کلینر آماده میکند.
ویژگی های اصلی
مخزن استوانهای با کاهش نواحی مرده
افزایش حجم مؤثر و توزیع مناسب جریان
ایجاد دو ناحیه عملکردی در داخل سلول
اختلاط شدید در پایین، ناحیه آرام در بالا
گردش عمودی پالپ با مکانیزم Deep Vane
سیرکولاسیون عمودی و تماس بهتر حباب و ذره
کنترل شرایط عملیاتی و بهرهبرداری پایدار
کنترل سطح پالپ، ضخامت کف و هوادهی
انتقال مؤثر کف بدون نیاز به پاروی مکانیکی
لاندِر محیطی یا عرضی برای حرکت بهتر کف
ویژگی اصلی

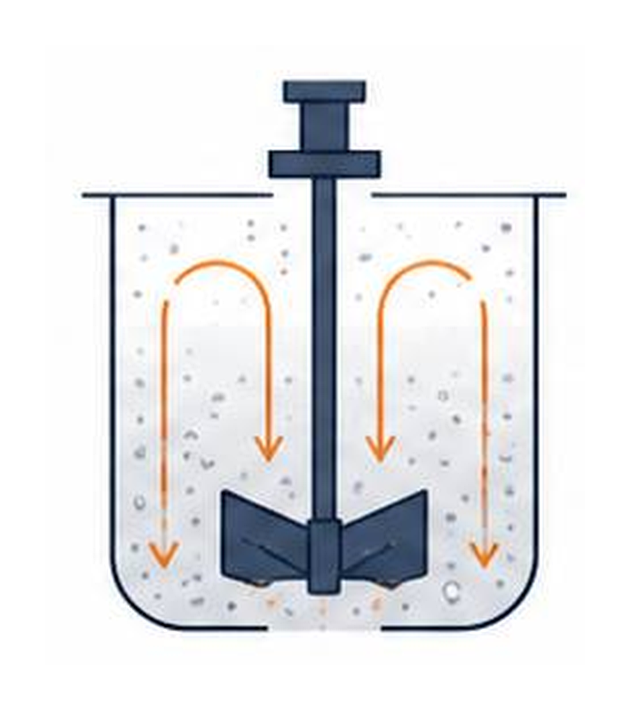

طرح پره در سلولهای فلوتاسیون ARC از نوع Deep Vane است. طول این پرهها نسبت به پرههای متداول بیشتر بوده و بخش پایینی آنها دارای مقطع کوچکتری است. این پروفایل باعث میشود قسمت پایین مکانیزم نقش پمپ و قسمت بالایی نقش همزن را ایفا کند. ترکیب این دو عملکرد، گردش پالپ را بهصورت عمودی در داخل سلول شکل داده و موجب تماس بهتر حبابهای هوا با ذرات ماده معدنی میشود. این نوع گردش همچنین از تهنشینی و تجمع مواد دانهدرشت در کف سلول جلوگیری کرده و راهاندازی مجدد پس از توقف را تسهیل میکند.

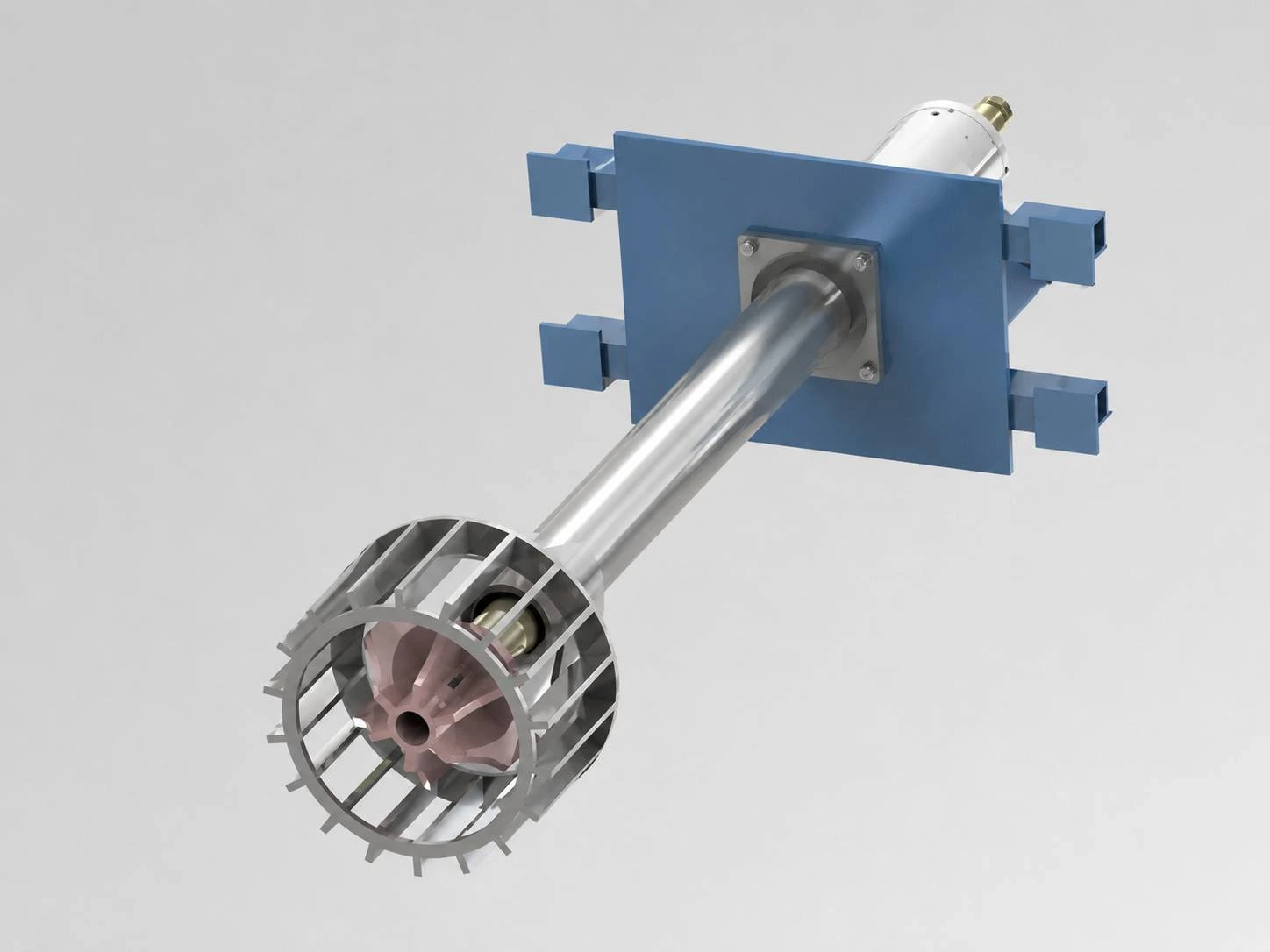

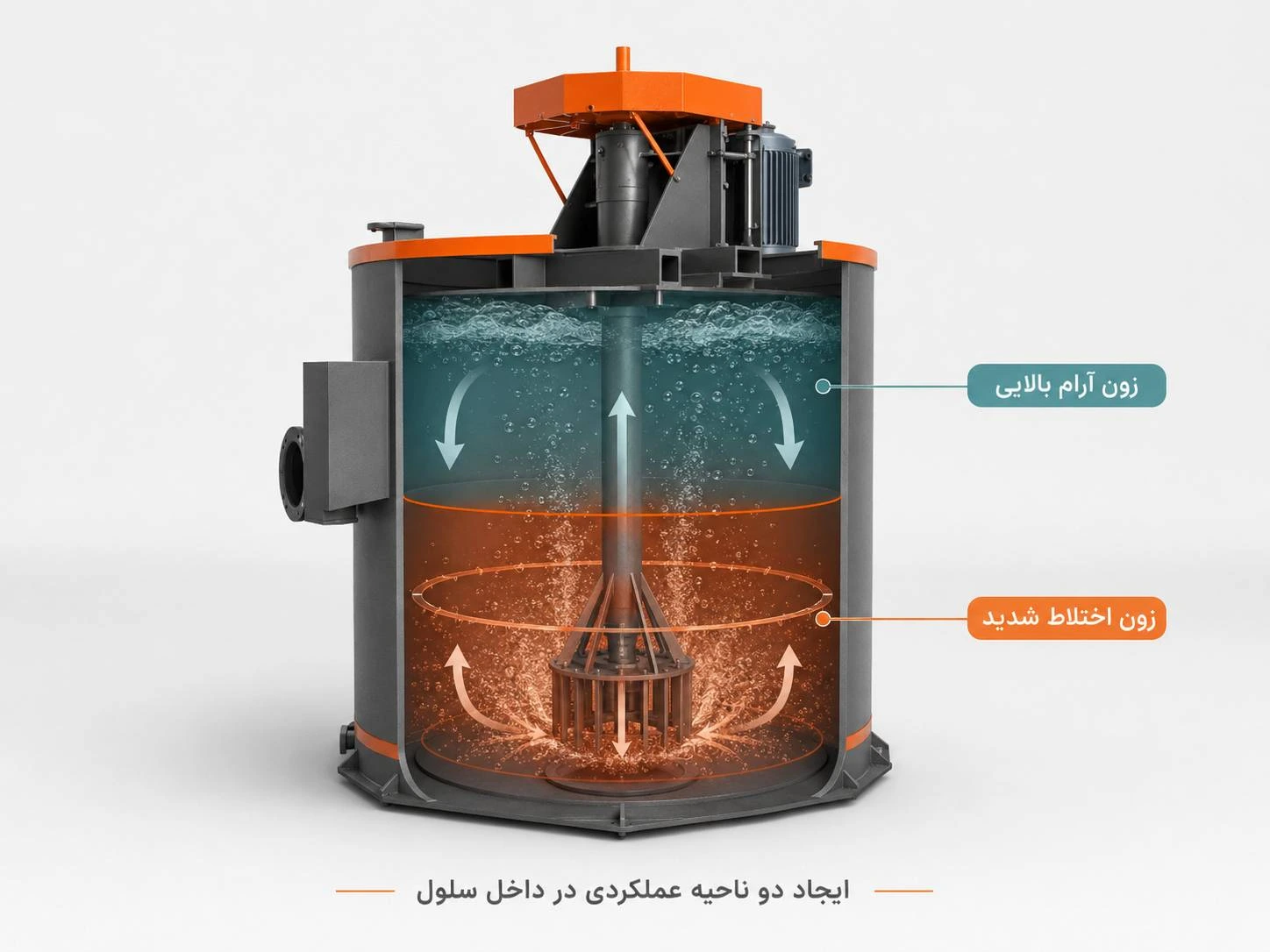

شکل ویژه استاتور و ایمپلر به همراه رینگ بافل داخلی باعث ایجاد دو ناحیه متفاوت در داخل سلول میشود. در ناحیه پایین، شدت همزنی بیشتر است و شرایط لازم برای تولید حبابهای ریز و تماس مناسب میان حباب و ذرات ماده معدنی فراهم میشود. در مقابل، ناحیه بالایی سلول آرامتر است تا حبابهای باردار بتوانند بدون تلاطم شدید به سمت سطح حرکت کرده و ذرات هیدروفوب از روی حباب جدا نشوند

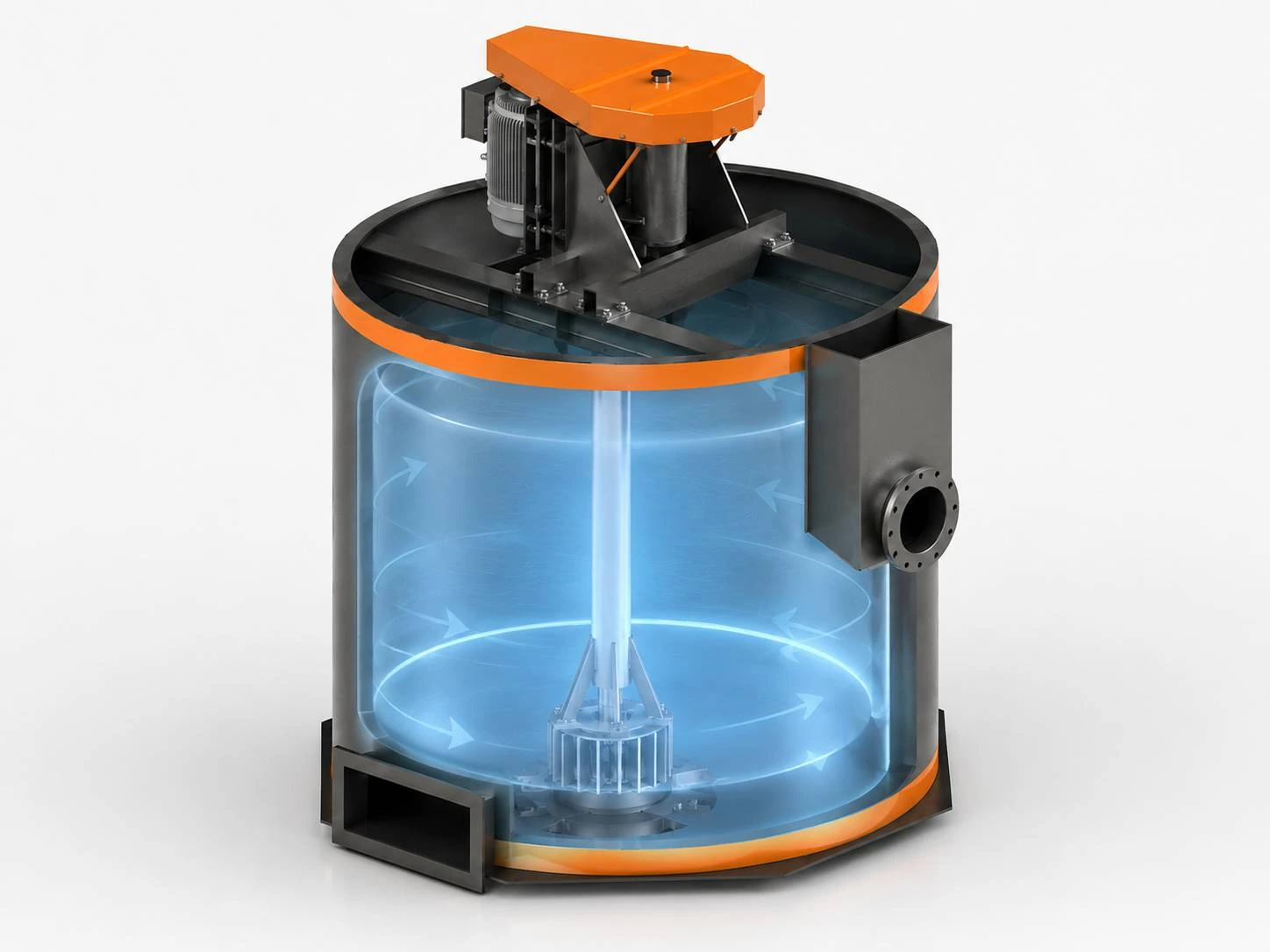

هندسه استوانهای مخزن ARC با هدف کاهش نواحی مرده و استفاده بهتر از حجم داخلی سلول در نظر گرفته شده است. حذف گوشهها و نواحی کمتحرک، به شکلگیری جریان یکنواختتر پالپ در داخل مخزن کمک کرده و امکان استفاده مؤثرتر از حجم مفید سلول را فراهم میکند. این ساختار همچنین با الگوی گردش عمودی ایجادشده توسط مکانیزم اختلاط هماهنگ است.

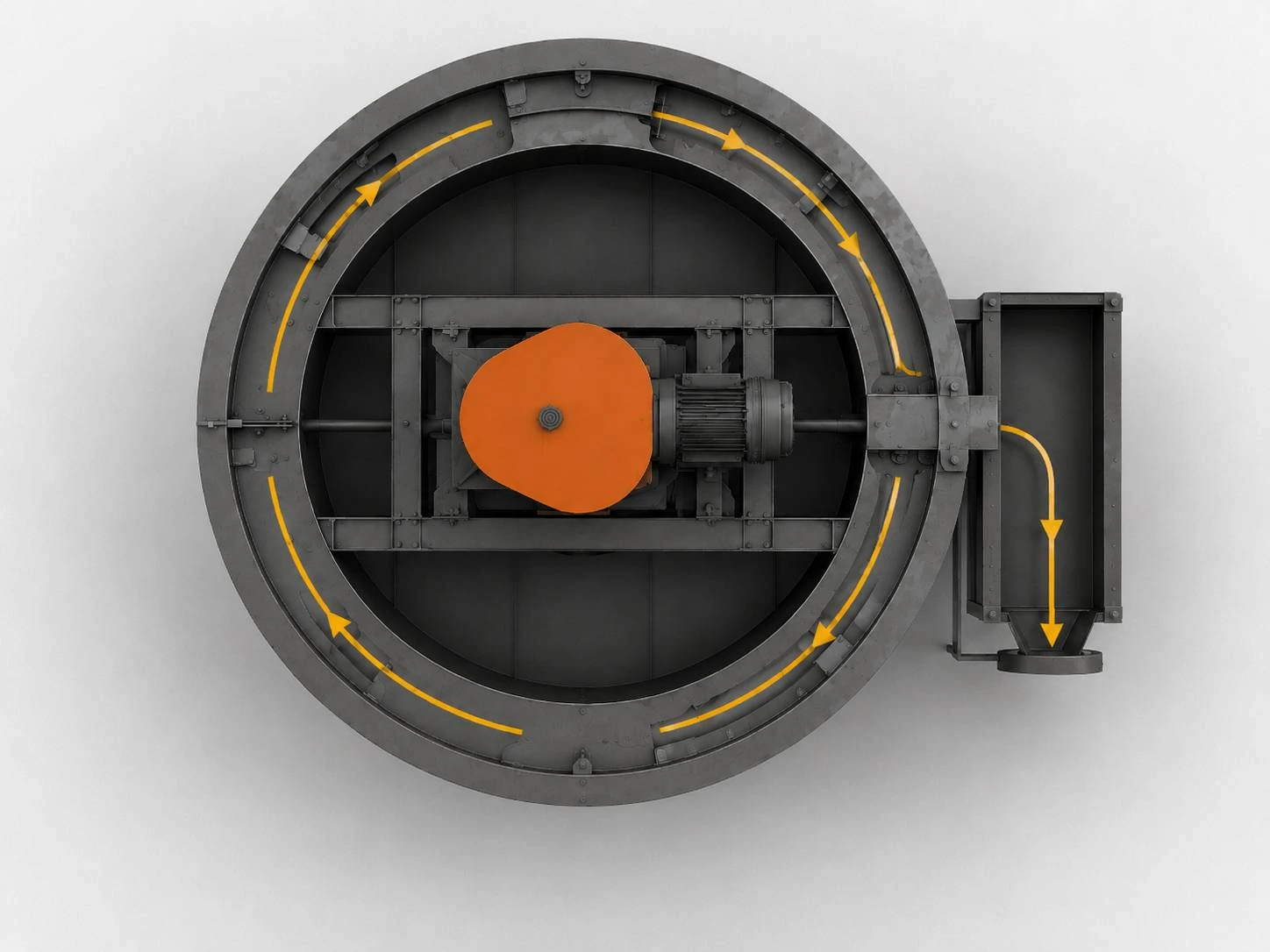

لاندر کف در سلول ARC متناسب با شرایط بهرهبرداری به دو صورت محیطی و عرضی قابل طراحی است. شکل و آرایش لاندر بهگونهای در نظر گرفته شده که حرکت کف در سطح سلول و انتقال آن به محل تخلیه تسهیل شود. به همین دلیل، برای انتقال کف نیازی به استفاده از پاروی مکانیکی وجود ندارد و ساختار انتقال کف سادهتر میشود.

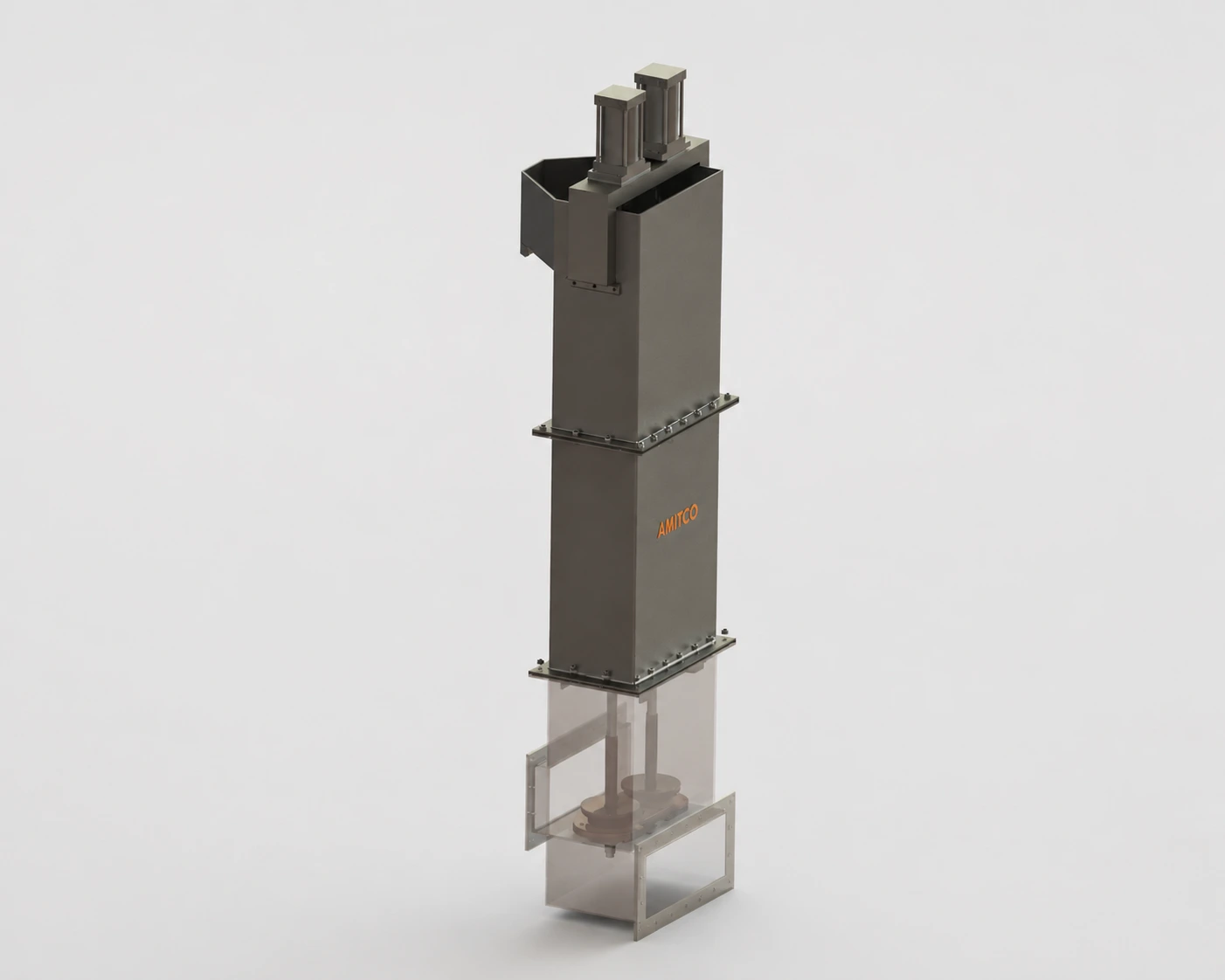

کنترل سطح پالپ و ضخامت کف در سلول ARC بهوسیله دارتولو انجام میشود و این کنترل میتواند بهصورت دستی یا اتوماتیک صورت گیرد. همچنین امکان کنترل مؤثر هوادهی در سلول فراهم شده است. تنظیم مناسب این پارامترها به اپراتور امکان میدهد شرایط داخل سلول را متناسب با نیاز فرآیند فلوتاسیون تنظیم کرده و عملکرد سلول را در مراحل مختلف مدار کنترل کند.
از مونتاژ تــا تحویـل پـروژه
مونتاژ
تکمیل ساخت، نصب اجزای مکانیکی و آمادهسازی برای بازرسی نهایی
کنترل و آمادهسازی
بازرسی فنی، کنترل کیفیت و آمادهسازی تجهیزات پیش از حمل

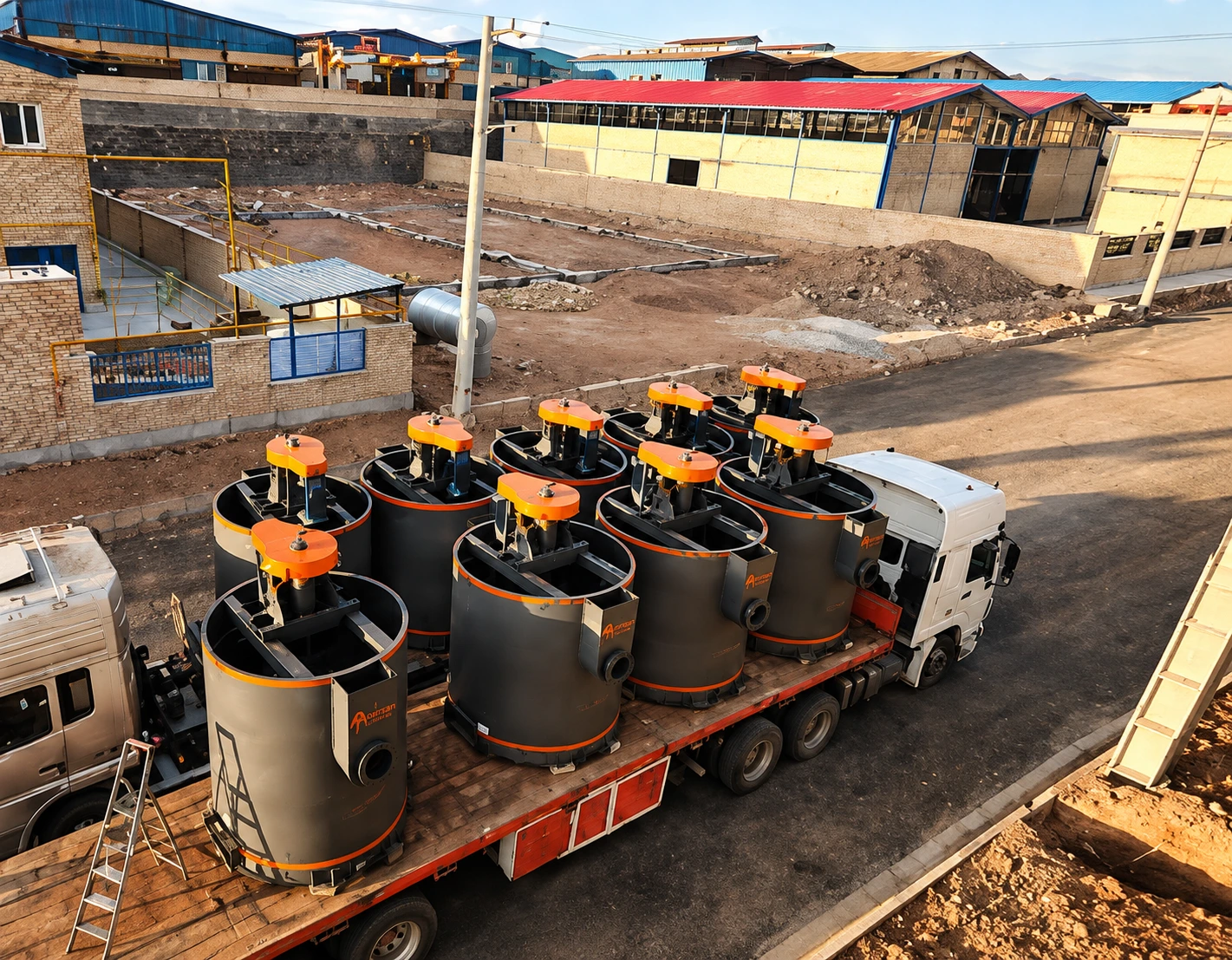

محل پروژه
بارگیری ایمن و ارسال تجهیزات مطابق برنامه اجرایی پروژه

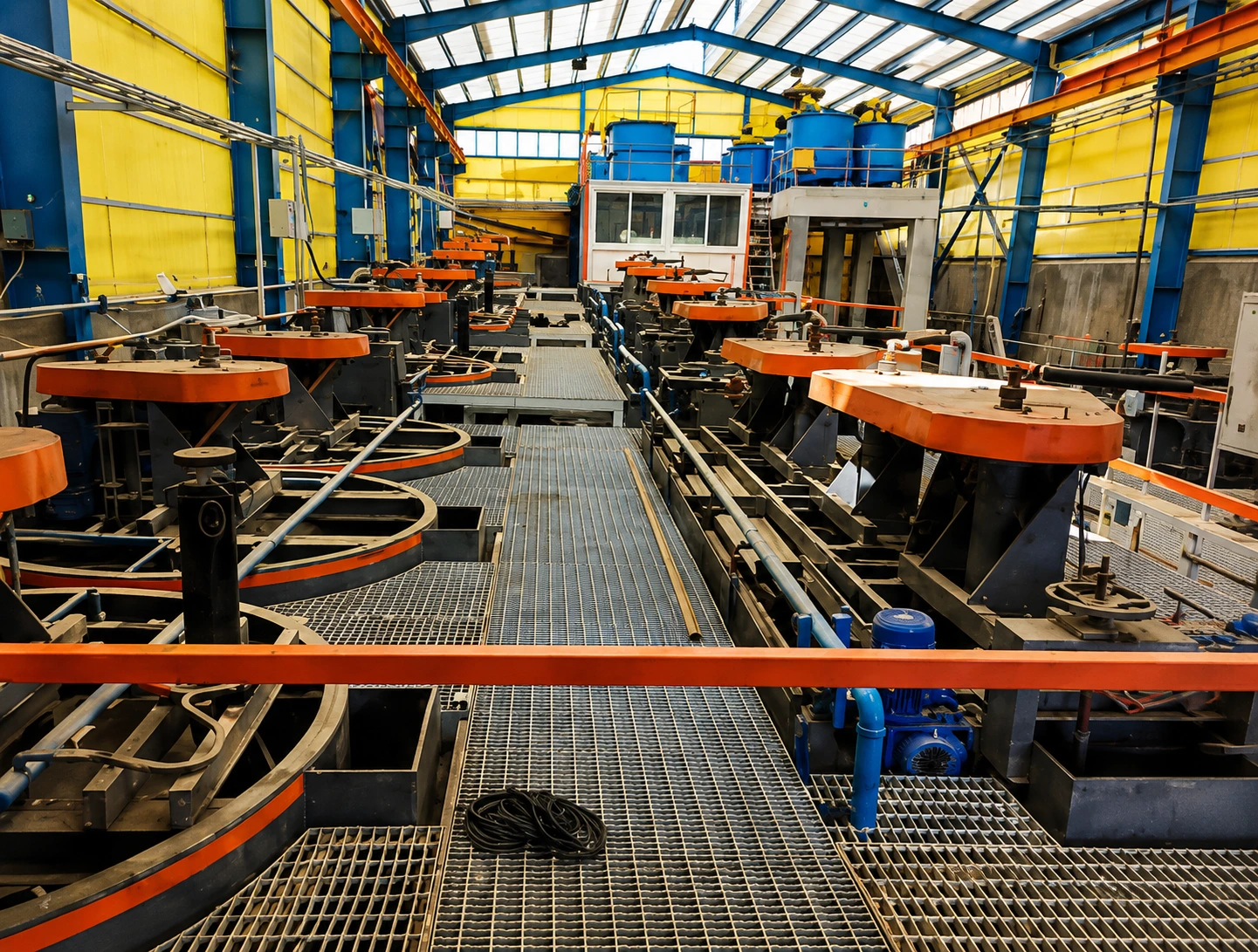

نصب و راهاندازی
استقرار، نصب و آمادهسازی سلولها برای ورود به مدار
